Технический рисунок

Рейтинг:  0 / 5

Звезда не активнаЗвезда не активнаЗвезда не активнаЗвезда не активнаЗвезда не активна


Все студенты технических вузов еще на начальном этапе своего обучения сталкиваются с заданием сделать технический рисунок.

У некоторых оно может вызвать сложности, но все они возникают лишь от незнания правил и основных понятий.



Что такое - технический рисунок детали?

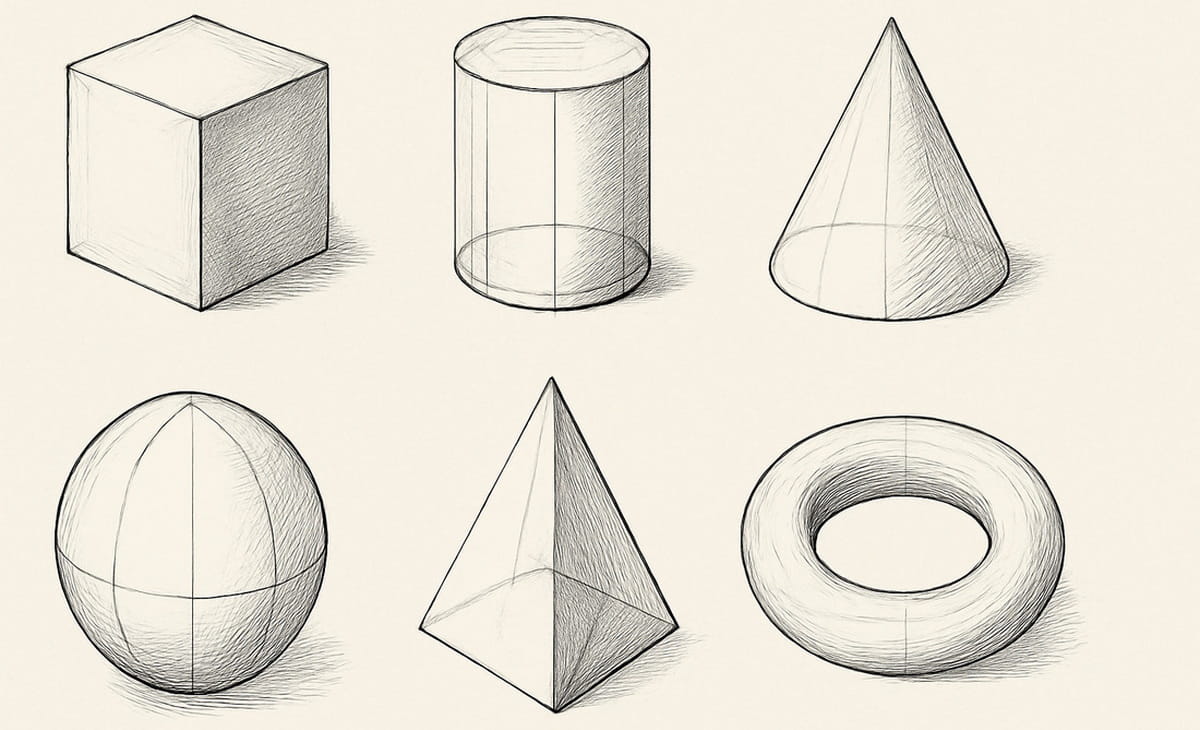

Технический рисунок детали представляет собой изображение какой-либо детали без применения специальных инструментов. При построении такого изображения нужно соблюдать все правила аксонометрии, то есть изображение должно учитывать пропорции предмета, его размеры откладываются вдоль осей либо параллельно им (изучите рисунки ниже).



Иными словами, технический рисунок должен быть построен «на глаз» с соблюдением масштабов, пропорций и с оттенением формы предмета, если это необходимо.



На практике технический рисунок является промежуточным звеном между замыслом и готовым объектом. Его используют в инженерии, дизайне, архитектуре и других смежных областях. Также он необходим для банальной проверки сложности формы будущего предмета. По сей день такой рисунок является неотъемлемой частью строительной документации и в любом паспорте здания можно его обнаружить. Поэтому не стоит халатно относиться к изучению данного раздела черчения, ведь он будет постоянно необходим в будущей работе специалиста.



Технический рисунок предполагает выполнение определенных правил изображения. К примеру, объект можно изобразить методом параллельного проецирования без перспективных искажений, известного также как аксонометрическая проекция. А можно воспользоваться методом центрального проецирования, чтобы получить изображение в перспективе. Так или иначе, любой рисунок будет признан верным.



Также при желании во время построения можно показать объем будущего предмета. Для этого используется метод оттенения, приемы цветопередачи и изображения различных фактур и материалов. По правилом для передачи света и тени необходимо использовать любой из трех приемов: шатировка (штрихи накладывают параллельно), точечное оттенение либо шраффировка (штрихи в виде сетки). Наиболее часто для изображения объема используется метод шатировки.



По стандарту принято считать, что свет всегда падает из верхнего левого угла, поэтому освещенная часть детали остается чистой, а вот затененная заштриховывается либо данную область покрывают точками. В более темной области точки будут ставиться на минимальном расстоянии друг от друга. Таким образом, создается затенение предмета. А вот в более освещенной области точки располагают на большом расстоянии. То же самое можно сказать и о штрихах.



Технический рисунок, без нанесения размеров, не считается метрическим изображением. Для успешного построения желаемого объекта студенту необходимо без использования специальных инструментов уметь проводить отрезки прямых и делить их от руки. Также пригодится умение строить и делить углы, уметь изображать обычные плоские фигуры и геометрические тела. Эти навыки можно развить с помощью специальных упражнений.
