Чертеж Компас

Основные компоненты КОМПАС-3D - собственно система трехмерного твердотельного моделирования и чертежно-графический редактор. Система трехмерного твердотельного моделирования предназначена для создания трехмерных ассоциативных моделей отдельных деталей и сборочных единиц, содержащих как оригинальные, так и стандартизованные конструктивные элементы.



Параметрическая технология позволяет быстро получать модели типовых изделий на основе однажды спроектированного прототипа. Многочисленные сервисные функции облегчают решение вспомогательных задач проектирования и обслуживания производства.

Чертежно-графический редактор КОМПАС предназначен для автоматизации проектно-конструкторских работ в различных отраслях деятельности. Он может успешно использоваться в машиностроении, архитектуре, строительстве, составлении планов и схем — везде, где необходимо разрабатывать и выпускать чертежную и текстовую документацию.



Графические документы



Создание нового чертеж Компас Рисунок 1 – Новый документ в Компас 3D



Пиктонрамма перехода к созданию нового Чертежа в Компас

Чертеж.

Основной тип графического документа в КОМПАС-3D LT V8 - чертеж. Чертеж Компас содержит графическое изображение изделия, основную надпись, рамку, иногда - дополнительные элементы оформления (знак неуказанной шероховатости, технические требования и т.д.). Чертеж КОМПАС может содержать один или несколько листов. Для каждого листа можно задать формат, кратность, ориентацию и др. свойства. Формат файла чертежа компас - *.cdw

Создать часть чертежа в Компасе - Фрагмент.

Фрагмент.

Вспомогательный тип графического документа в КОМПАС-3D LT V8 — фрагмент. Фрагмент отличается от чертежа Компас отсутствием рамки, основной надписи и других объектов оформления конструкторского документа. Он используется для хранения изображений, которые не нужно оформлять как отдельный лист (эскизные прорисовки, разработки и т.д.). Кроме того, во фрагментах также хранятся созданные типовые решения для последующего использования в других документах. Формат файлов для этого типа чертежа в Компас будет - *.frw

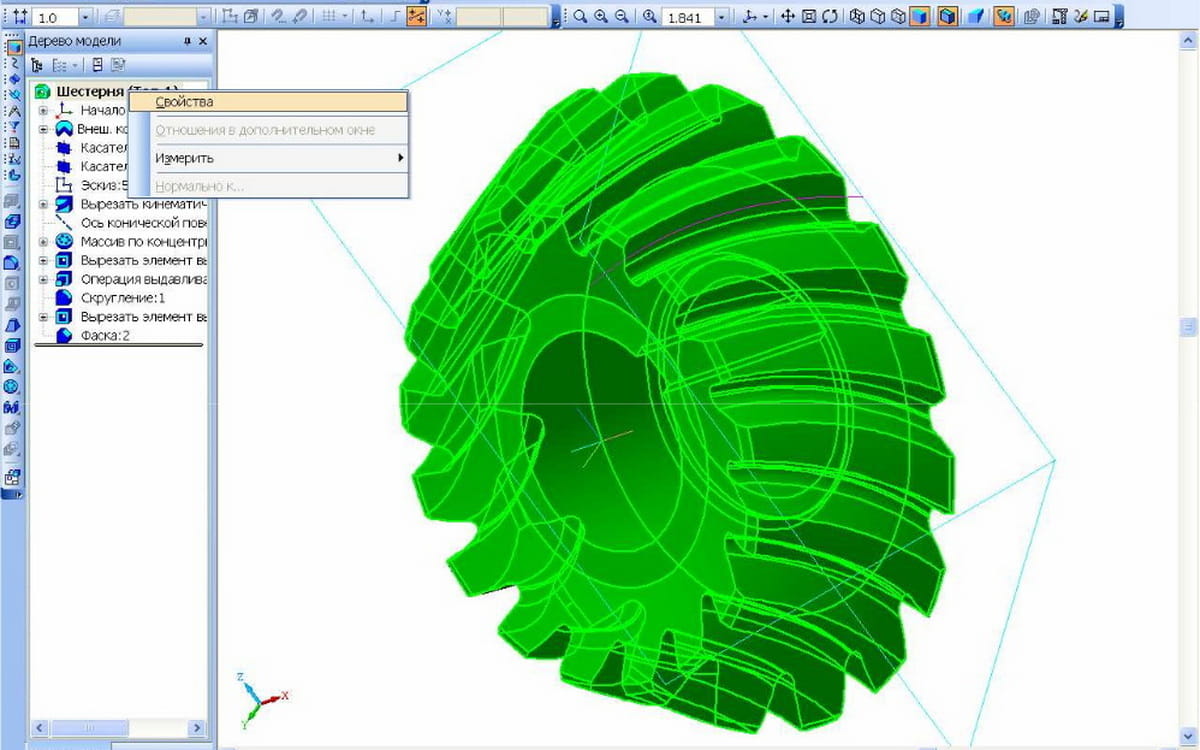

Трехмерные модели в Компас 3D

Трехмерные модели

Деталь - модель изделия, изготавливаемого из однородного материала, без применения сборочных операций. Файл детали имеет расширение *.m3d



Чертежи в КОМПАС. Создание.



Для создания чертежа Компас необходимо в окне щёлкнуть сначала по пиктограмме Чертёж (Рисунок 1), а затем по вкладке Шаблоны. Откроется вкладка Шаблоны (Рисунок 2). Щёлкните в списке шаблонов в правой части вкладки по нужному шаблону, затем по кнопке ОК. Появится главное окно системы, настроенное для работы над чертежом в формате А3 (Рисунок  3). Все форматы стандартизованы и должны соответствовать ГОСТ 2.301-68 «Форматы» ЕСКД.

В случае необходимости для изменения формата или ориентации листа щёлкните правой кнопкой мыши по полю чертежа. Появится диалоговое окно, в котором надо выбрать Параметры текущего чертежа... В результате раскроется диалогового окно Параметры. В вкладке Текущий чертеж раскрыть дерево Параметры первого листа. Выбрав Формат появится панель Формат листа с параметрами, установленными ранее (рис. 4). Для изменения формата щёлкните в панель Формат листа по раскрывшемуся списку Обозначение, а в нём по нужному формату. В списке Ориентация выберите нужную ориентацию листа, помня о том, что предпочтительной является горизонтальная ориентация чертежного листа. Щёлкните по кнопке ОК. Для создания пустого чертежа Компас формата А3.



Выбор готовых шаблонов чертежей в Компас

 Рисунок 2 - Диалоговое окно «Новый документ»



Рабочая область в Компас с чертежом

 Рисунок 3 - Главное окно в режиме построения чертежа Компас



Параметры для обозначение формата и цветов для чертежа

Рисунок 4 - Диалоговое окно «Параметры»
