Работа по проектированию различных объектов требует от инженера серьезных навыков, знаний и умений. Чертеж в черчение необходимо оформлять согласно установленным правилам, чтобы любой другой инженер, даже иностранец смог прочитать изображение.



Правила ЕСКД - основа черчения и чертежа



Для универсальности в нашей стране разработаны определенные стандарты (ЕСКД), которые регламентируют правила проектирования для всех без исключения.



Формат



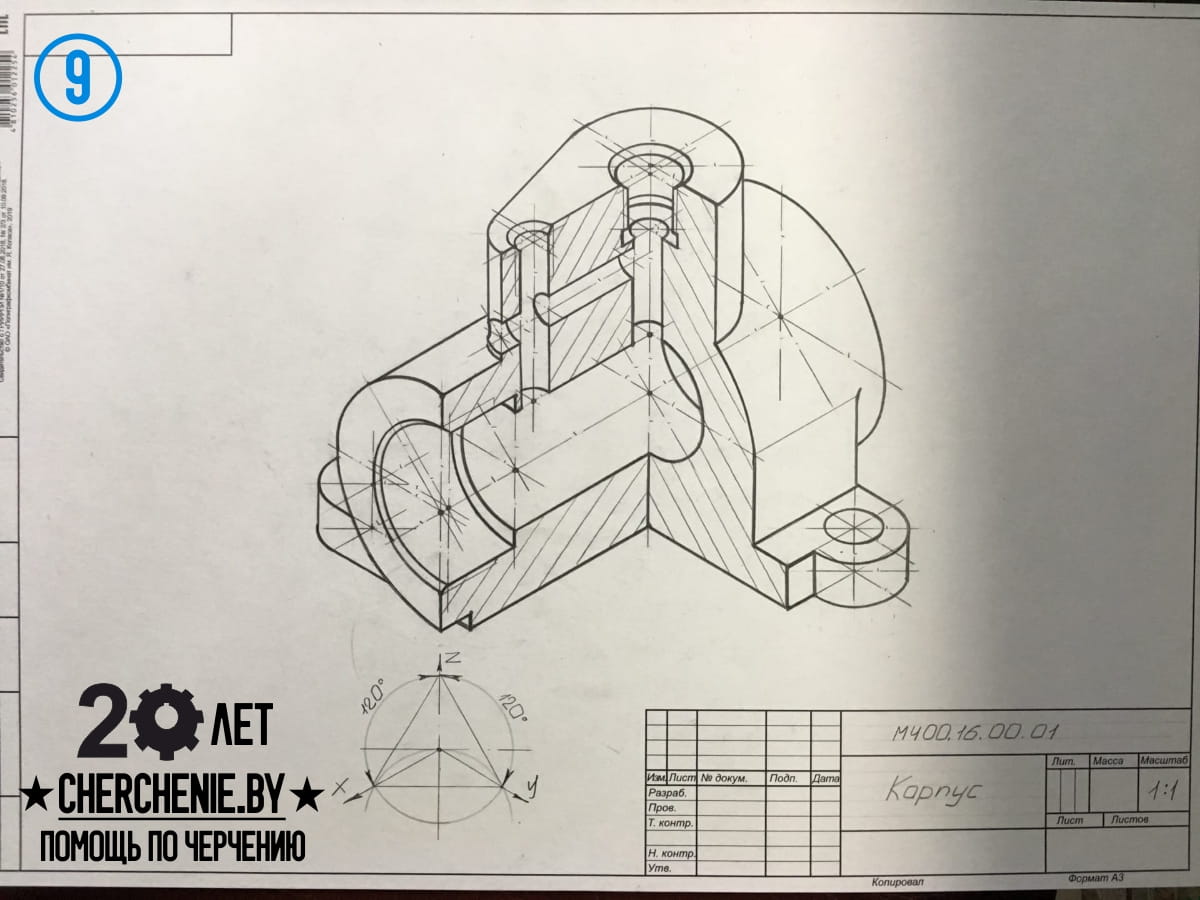

Первое, что должен соблюдать инженер, выполняя чертеж черчение, это правильный формат. Все конструкторские документы выполняются на листах определенного формата. Лист внутри имеет рамку, которая ограничивает поле для изображения. В нижнем правом углу обязательно чертится прямоугольник, в котором указываются фамилия проектировщика, фамилия проверяющего, масштаб и другие необходимые сведения.



Линии



Выполняя чертеж черчение, также очень важно соблюдать указанную толщину линий и их начертание. В проектировании каждая линия имеет свое назначение, поэтому для корректного чтения чертежа, соблюдение правил обязательно. Сплошную толстую линию применяют для изображения видимых контуров предмета, штрихованная линия обозначает невидимые контуры объекта. Для изображения оси симметрии или осей вращения используют штрихпунктирную тонкую линию. Штрихпунктирная тонкая линия с двумя точками нужна для обозначения сгиба. Линию обрыва изображают волнистой сплошной линией, а для проведения выносных линий используют сплошную тонкую линию.



Надписи



Ни один чертеж черчение не обходится без надписей. Они также должны быть нанесены особым шрифтом. Этот шрифт определен стандартом, который учитывает высоту, ширину и наклон букв, толщину обводки и даже расстояние между строчками. Чтобы научиться писать таким шрифтом, используют специальную вспомогательную сетку.



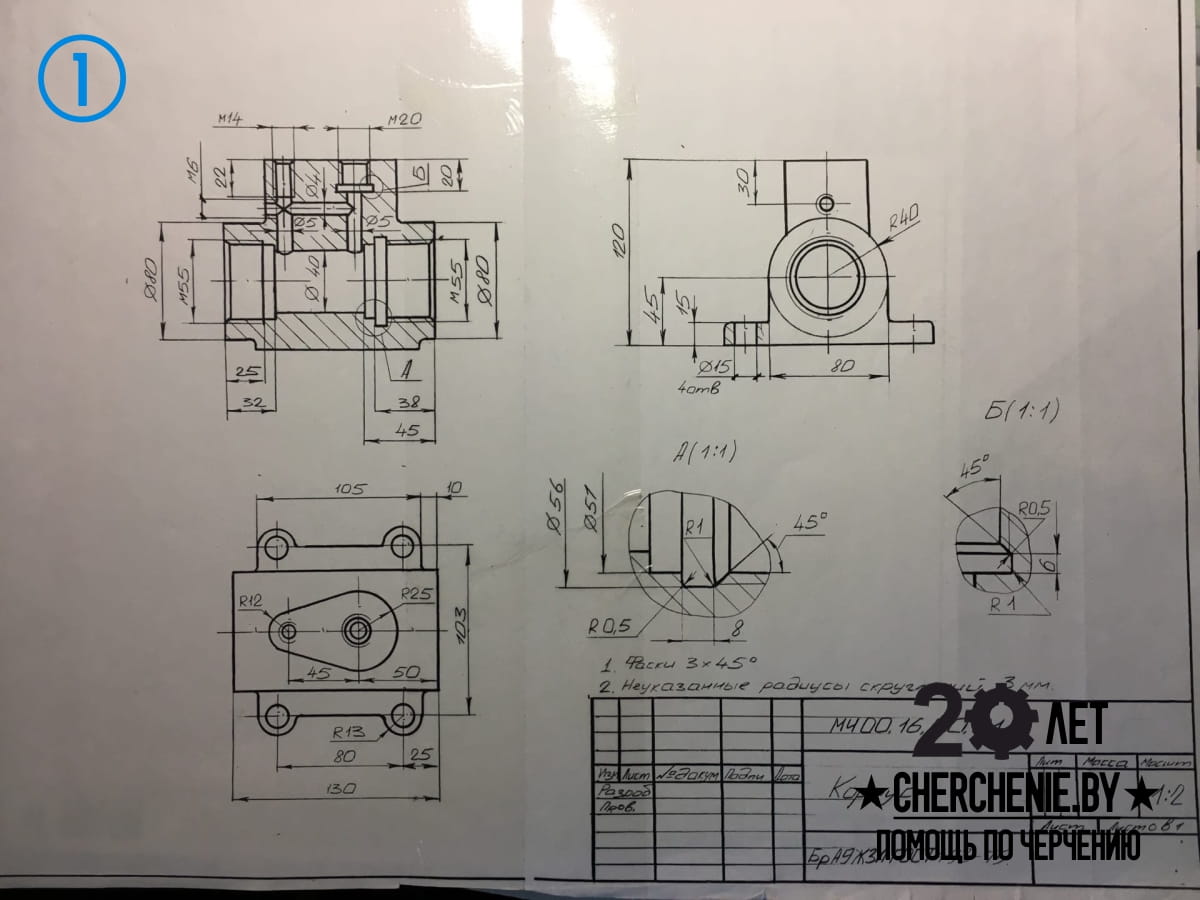

Правильный чертеж черчение должен отображать правильные размеры деталей. Размеры бывают линейными и угловыми. Первые отображают (в мм) ширину, длину, высоту, диаметр, радиус и толщину рассматриваемой части объекта. Угловые же размеры демонстрируют (в градусах, минутах, секундах) только величину угла. Нанесение размеров также подчиняется определенным правилам, прописанным в ЕСКД.



Масштаб



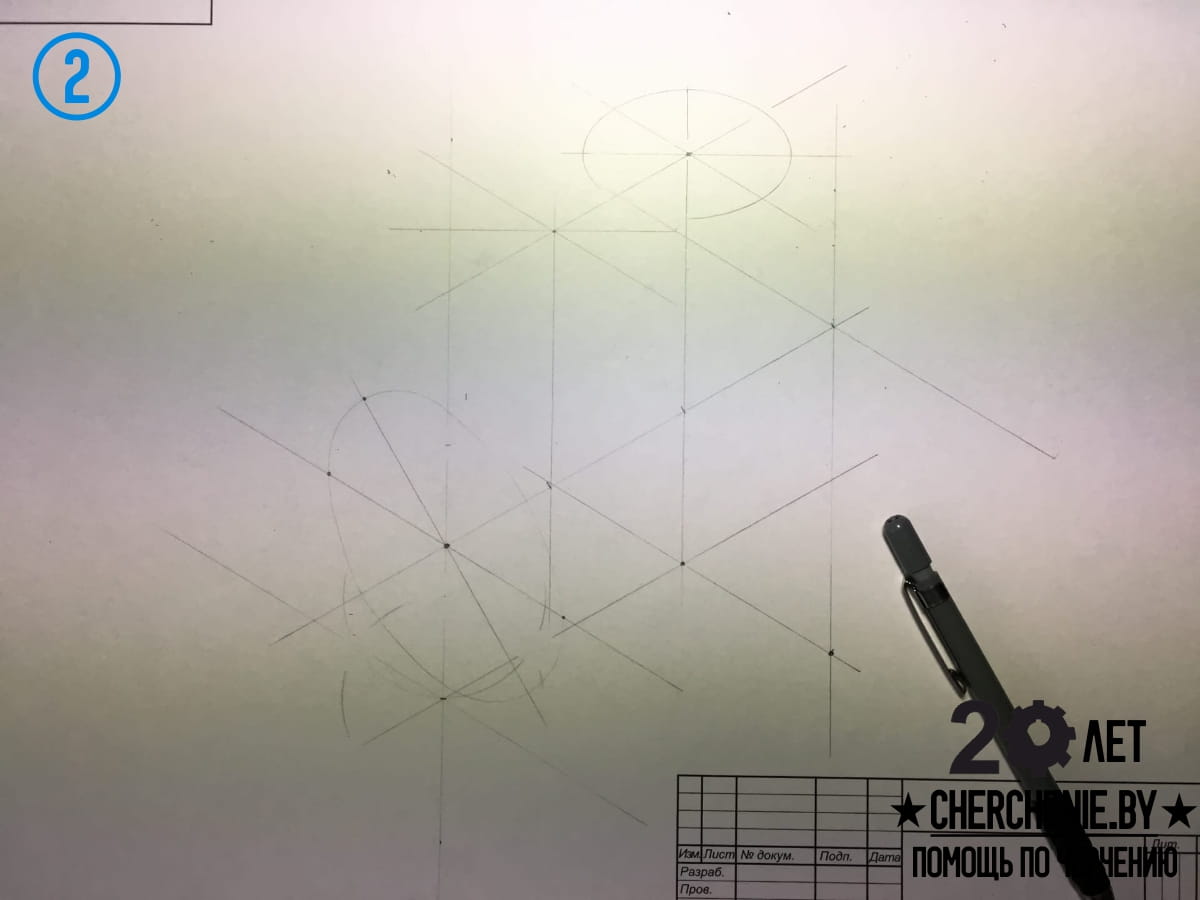

И последнее, что обязательно должен соблюсти проектировщик, выполняя чертеж черчение, это масштаб. Иными словами, изображение должно быть уменьшено, но в то же время не искажено. Масштаб также строго прописан в стандарте и регламентирующих документах. Натуральная величина изображается в масштабе 1:1, уменьшенные чертежи изображают в масштабе 1:10, 1:100, 1:5000 и т.д. Увеличенные детали изображают в масштабе 2:1, 10:1 и т.д. Размеры на чертеже указываются реальные, как в оригинале.



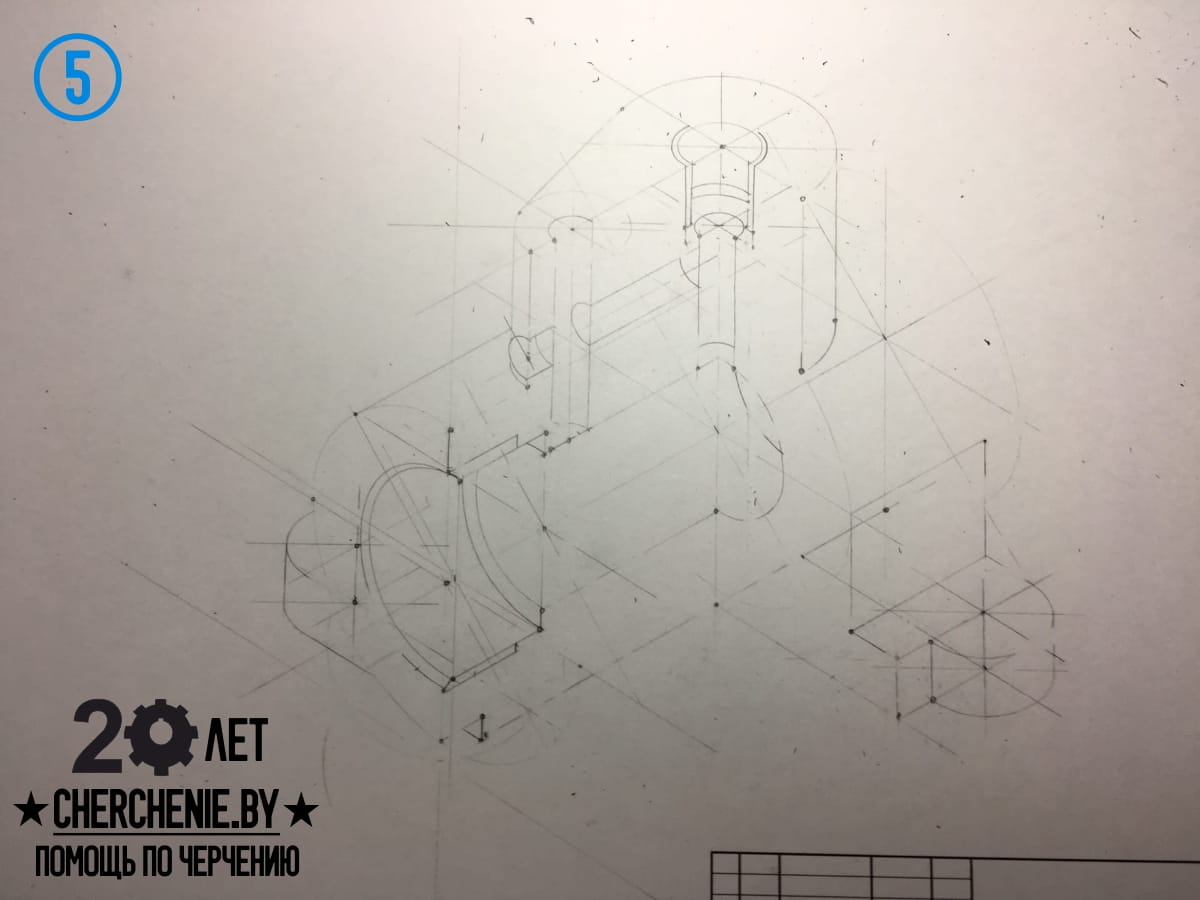

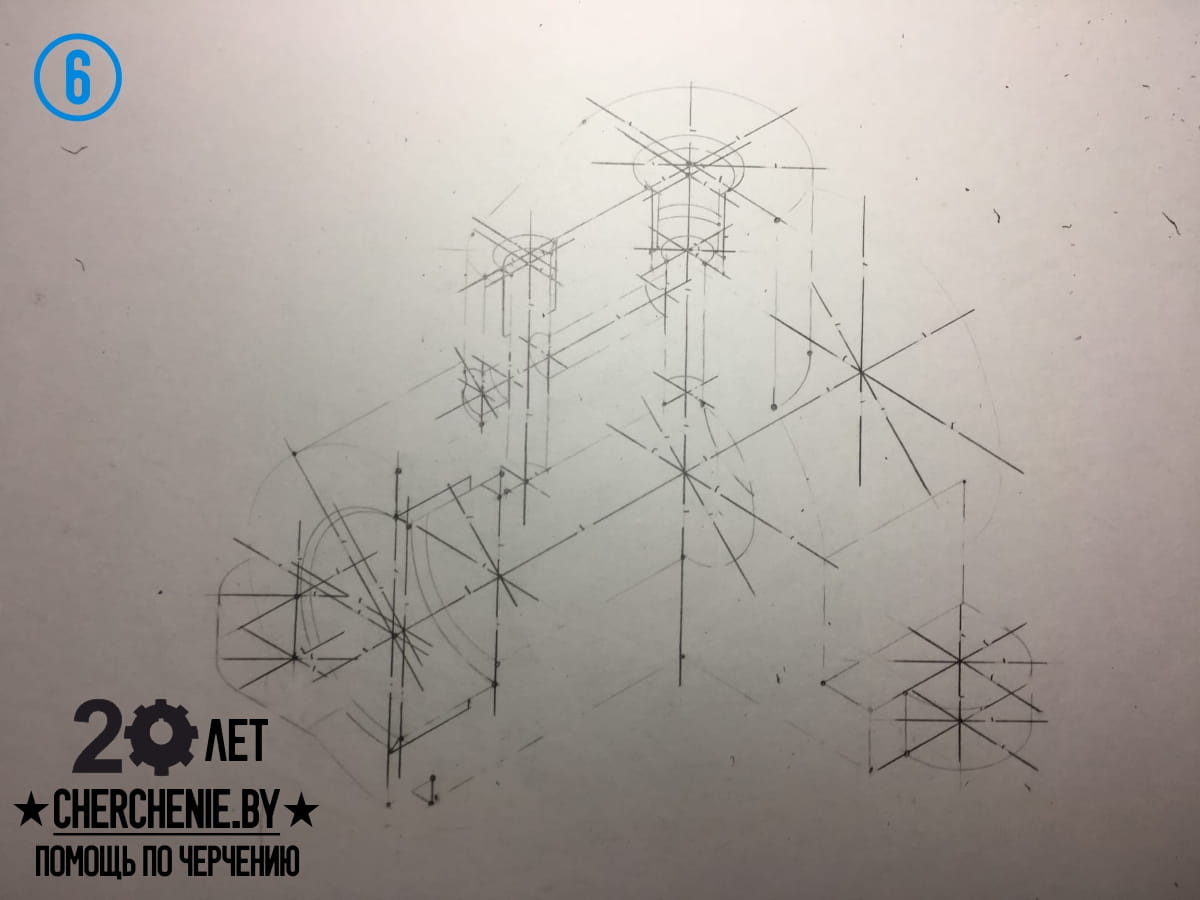

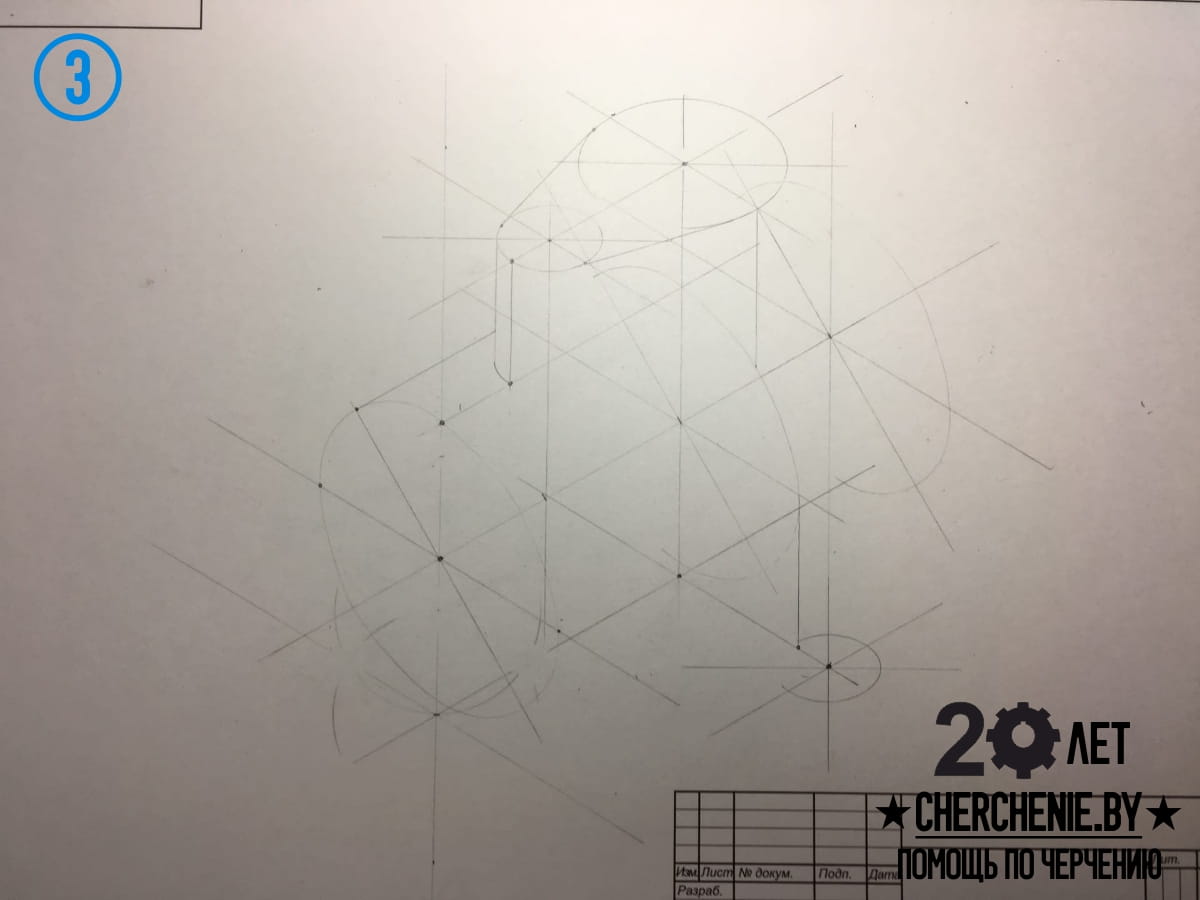

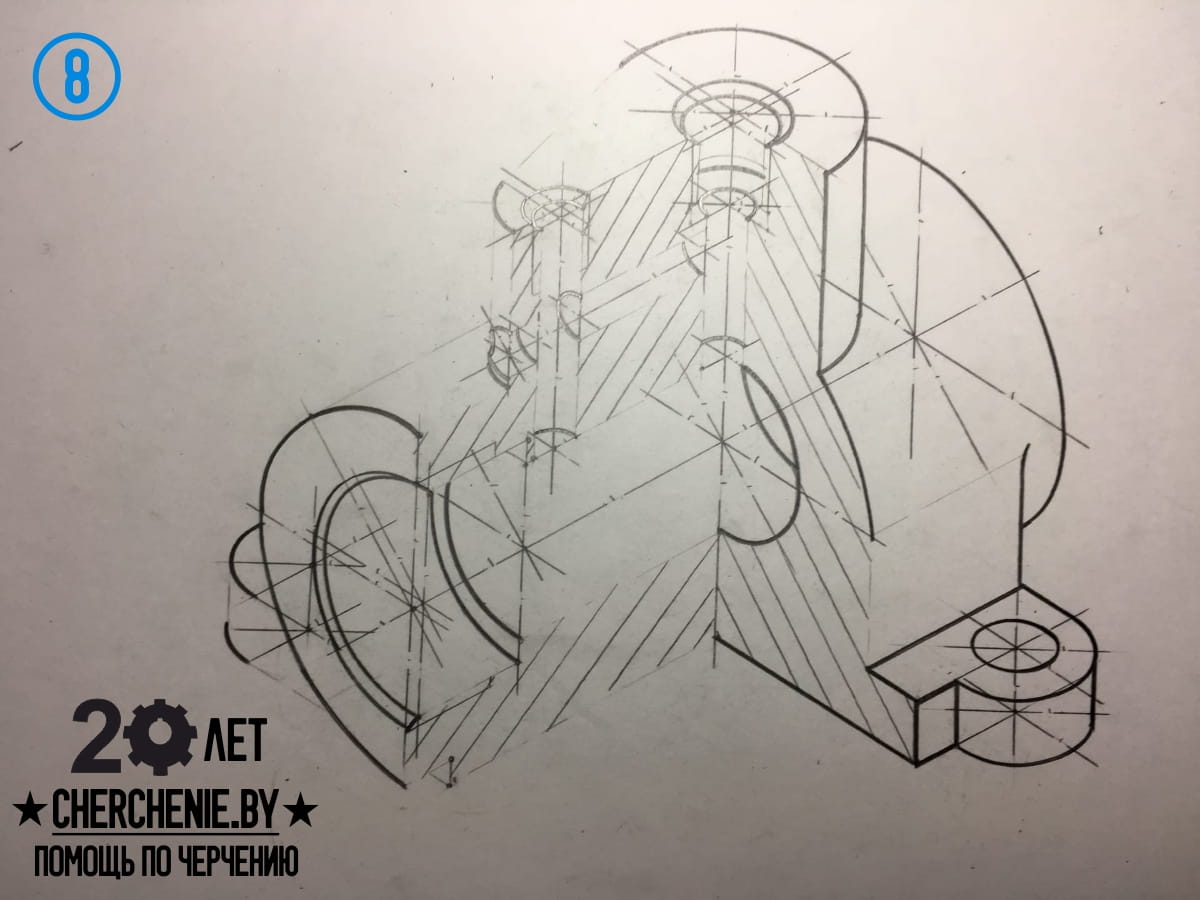

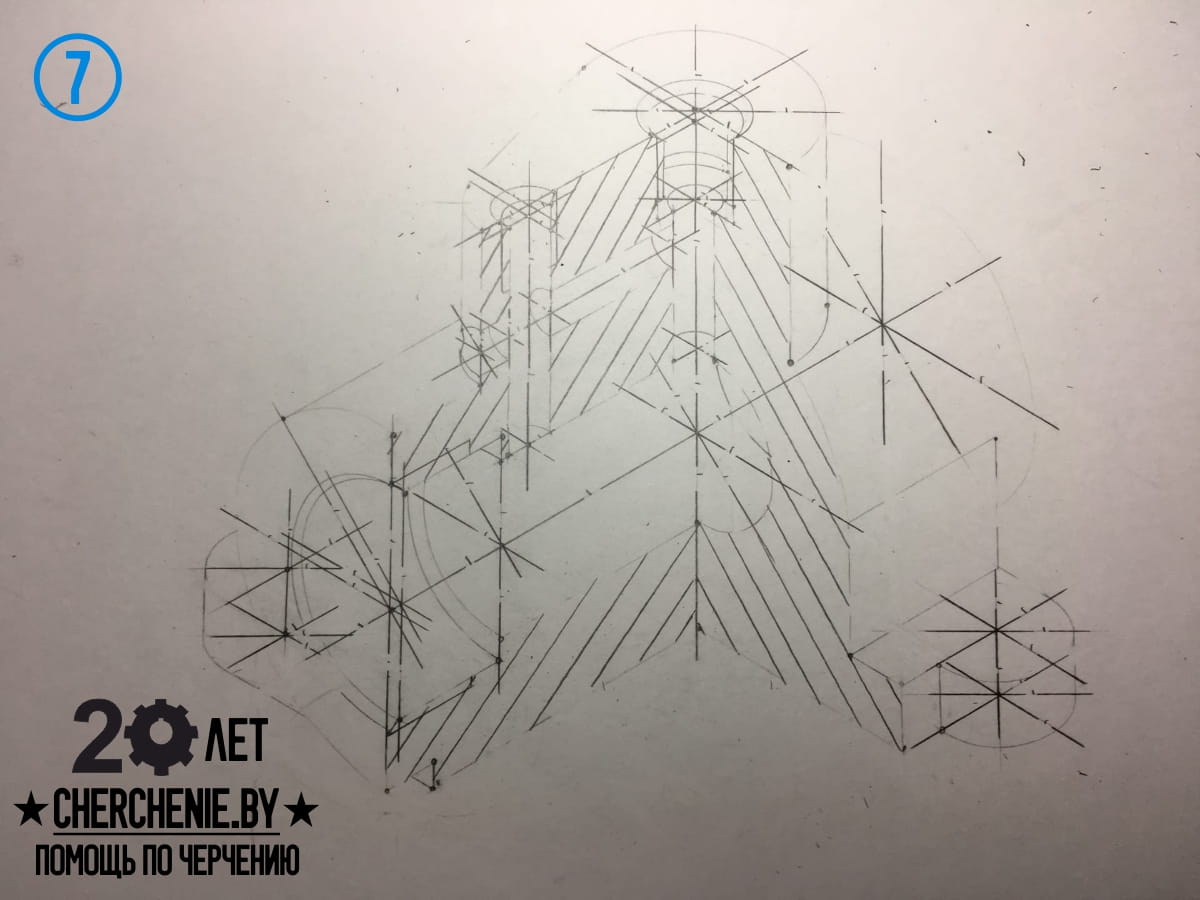

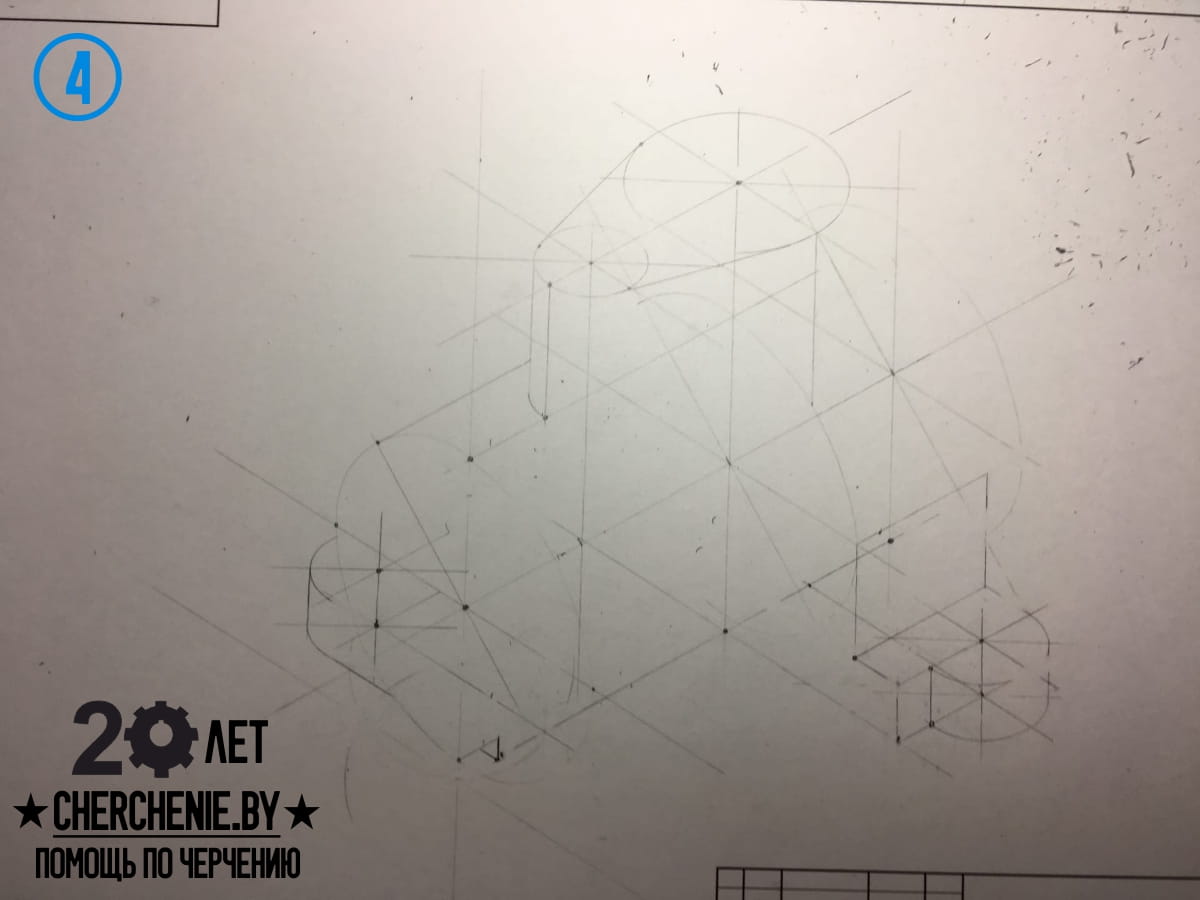

Во время работы необходимо также пользоваться всеми основными принципами и правилами начертательной геометрии. И тогда Ваши чертежи всегда будут выполнены качественно и точно.
